超声波探伤仪检测薄钢板的应用报告

一、 仪器名称：超声波探伤仪

二、 仪器型号：里博U981O

此应用中探伤仪优势：

1、可导入客户工件全套检测工艺，会开机就能探伤；

2、重复发射率：20-2500Hz准确调节，能进行高速扫查，对微小的缺陷不漏检；

3、高信噪比，波形非常稳定，特殊的抗干扰设计，不惧恶劣工况；

4、可使用20M以上的探头，细节尽显，微小缺陷下灵敏度和分辨力高；

5、缺陷智能评级，无需用户记忆复杂的焊接接头质量等级标准；

6、蓝牙无线传输，可以手机APP查看探伤报告和现场截屏，现场打印探伤报告；

三、 探伤工件

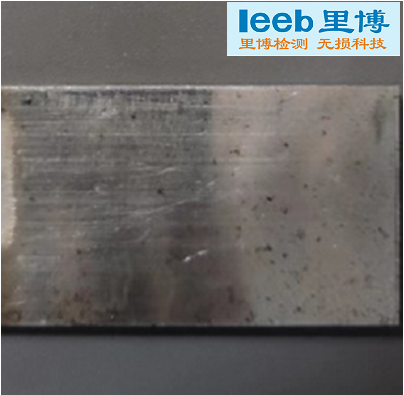

1.5mm厚的钢板样品

四、 用户要求：检测1.5mm钢板内部缺陷；

五、 探伤方式及探头选择：检测薄板的缺陷，推荐使用高频单晶探头进行纵波检测，此处选择15MHz带延迟块的单晶探头。

六、 探伤效果

工件无缺陷处的回波：

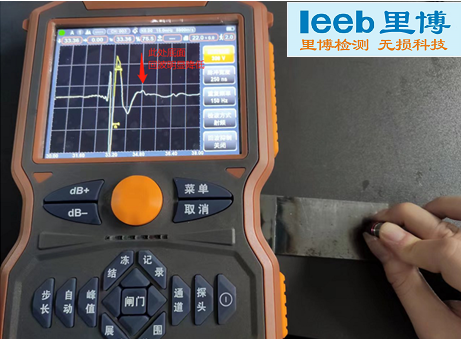

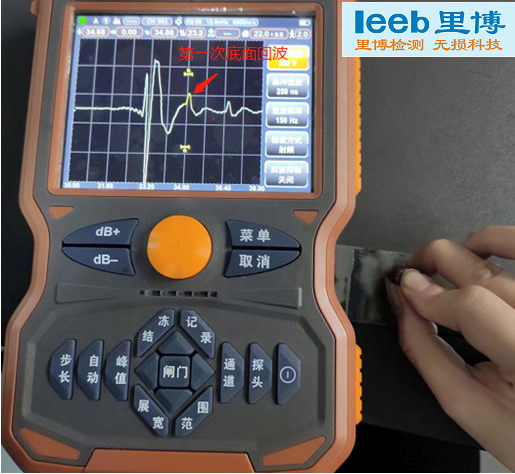

图1                       图2

图1和图2为无缺陷处的底面回波，其中图1中红箭头标注的为高频探头延迟块的界面回波，显示深度为33.35mm，图2中红箭头标注的为钢板第一次底面回波，显示深度为34.85mm，即为钢板厚度为34.85-33.35=1.5mm，通过这方法来判断底面回波。

有缺陷的波形：

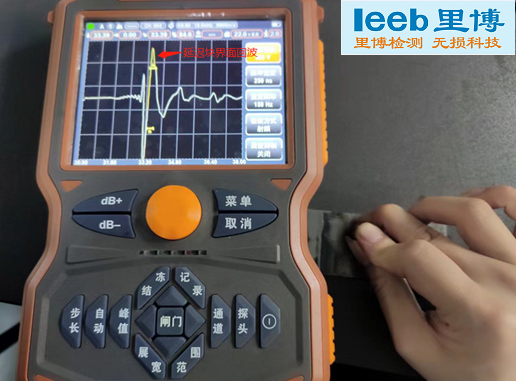

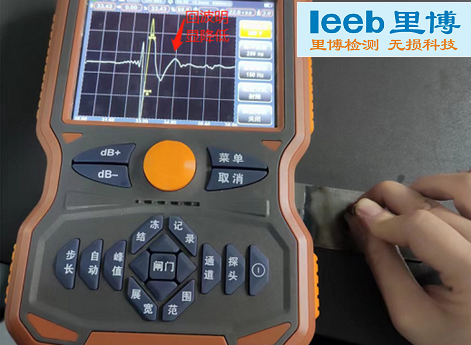

图3                      图4

图3和图4中，钢板两处的底面回波明显降低，说明钢板内部有较小的或者致密性差的缺陷。

七、 薄板分析

对于各种薄板的探伤，推荐使用高频带延迟块的探头进行检测。通过对比缺陷处和无缺陷处的回波，来确定薄板是否有缺陷。
