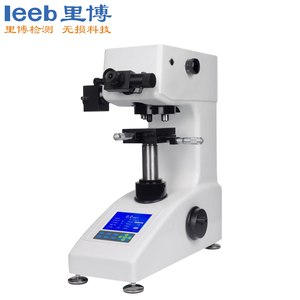

手摇大屏数显显微硬度计 401MVDS-Y
5.1吋大屏LCD显示，菜单式结构，操作简便，高清光学系统，光源亮度可以20级调节，带硬度值转换功能，硬度上下公差判断，对角线长度D1和D2编码器输入，减少人为读数误差；定位准确。
一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
详细介绍
【产品概述】
5.1吋大屏LCD显示，菜单式结构，操作简便，高清光学系统，光源亮度可以20级调节，带硬度值转换功能，硬度上下公差判断，对角线长度D1和D2编码器输入，减少人为读数误差；定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
【功能介绍】
● 5.1吋大屏LCD显示，菜单式结构，操作简便;
● 高清光学系统，光源亮度可以20级调节;
● 带硬度值转换功能，硬度上下公差判断;
● 对角线长度D1和D2编码器输入，减少人为读数误差;
● 定位准确;
● 测试结果和数据处理，可通过打印机输出。
【应用范围】
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。
【维氏试验原理】

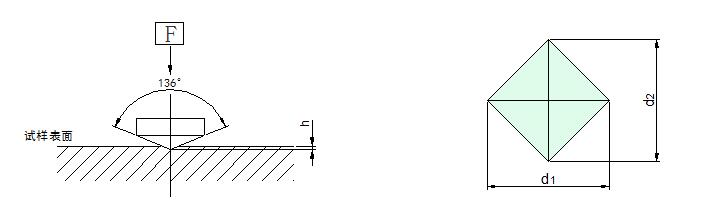

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。
图1.1维氏试验原理
维氏硬度计算公式:
公式( 1-1)
式中：
HV—维氏硬度
F --N
d--压痕两条对角线(d1,d2)长度的平均值，mm
HV压痕深度h和对角线d的关系: h=d/7 公式 (1-2)
注意当试验力为kgf时：
(公式1-3)
【技术参数】
型号
401MVDS-Y
试验力gf
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
最小测量单位
0.03125μm
测量范围
0-3000HV
测量精度
适合或高于GB/T4340.2 （见附表一）
总放大倍数
100X（观察,）400X（测量）
加荷方式
自动（加荷、保荷、卸荷）
数据输出
LCD显示读出
保荷时间
5-60秒可调
仪器尺寸（长×宽×高）
405×290×480mm
仪器重量
约40Kg
试件最大高度
90mm
压头中心到内壁距离
120mm
打印机
内置热敏打印机
转换标尺
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
电源
AC220V±5%，50~60Hz
执行标准
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384
JJG151检定规程
X-Y试台
尺寸:100×100 mm 最大移动: 25×25mm 最小位移数：0.01mm
选配件
CCD摄像测量系统、努氏压头、细丝夹持台
附表一
硬度
符号
最大误差
表示为标准块规定硬度值的百分比
硬度，HV
50
100
150
200
250
300
350
400
450
500
600
700
800
HV0.01
HV0.025
8
10
HV0.05
6
8
9
10
HV0.1
5
6
7
8
8
9
10
10
11
HV0.2
4
6
8
9
10
11
11
12
HV0.3
4
5
6
7
8
9
10
10
HV0.5
3
5
5
6
6
7
7
8
HV1
3
4
4
4
5
5
5
6
注：
1.当压痕对角线小于0.020mm时，表中不给出误差值。
2.对于中间值，其最大允许误差可由内插法求得。
3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准。
表中内容摘于GB/T4340.2。
【硬度计主机外形】

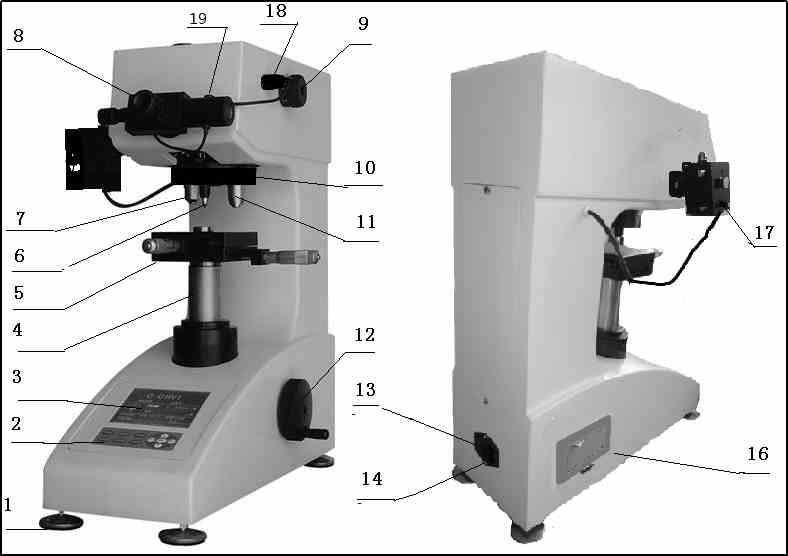

硬度计主机外形
1.水平螺钉
2操作按键
3.显示屏
4.升降螺杆
5. 十字试台
6. 压头
7. 10X物镜
8测微目镜
9. 变换手轮
10. 转塔
11. 40X物镜
12. 调焦手轮
13. 电源开关
14. 电源插座
15.
16. 打印机
17.灯室
18．编码器接头
19. 测量按钮

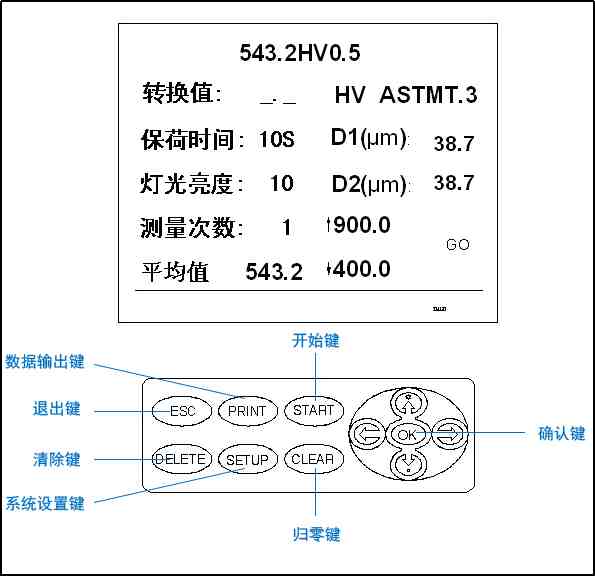

面板功能介绍
操作面板
打印机

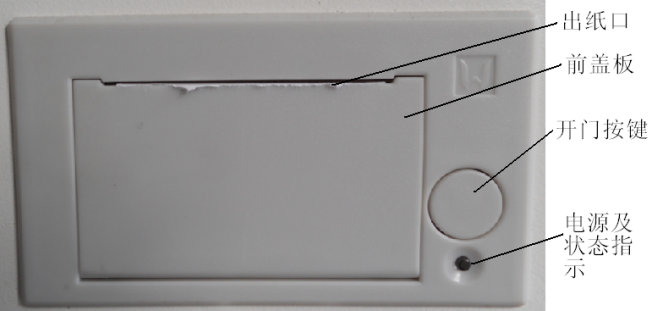

硬度计机身上配有一台热敏打印机。
打印机外形结构
当硬度计的电源打开时，电源指示灯将被点亮；缺纸指示灯点闪烁时，打印纸已用完，请予更换。
更换打印纸：
打印纸规格热敏纸卷，纸宽 57.5±0.5 mm
内装纸卷，外径小于 φ35 mm，
纸厚 0.065 mm，纸质 53-64 g/m2
【硬度计符合标准】
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验
ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准
ASTM E384-17 材料的努氏和维氏硬度标准试验方法
JJG151 - 金属维氏硬度计检定规程
【标准配置】
名称
数量
名称
数量
仪器主机
1台
物镜40x、10x，
各1只
维氏压头
1只
砝码
6只
十字工作台
1个
砝码杆
1个
薄片夹持台
1个
外接电源线
1根
平口夹持台
1个
10x数字式测微目镜
1只
水平仪
1个
显微维氏硬度块（HV1、HV0.2）
各一块
