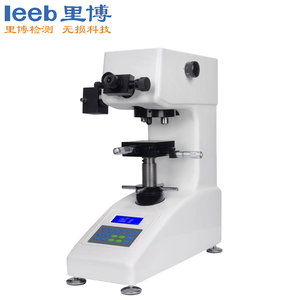

手盘显微硬度计 401MVA-P

手盘显微硬度计 401MVA-P采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学系统，光源亮度可以20级调节，多种硬度制式换算功能，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值。

【产品概述】

采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学系统，光源亮度可以20级调节，多种硬度制式换算功能，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。

【功能介绍】

● 采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；

● 操作简便；

● 高清光学系统光源亮度可以20级调节；

● 多种硬度制式换算功能；

● 用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值；

● 定位准确。

【应用范围】

适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。

【维氏试验原理】

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。

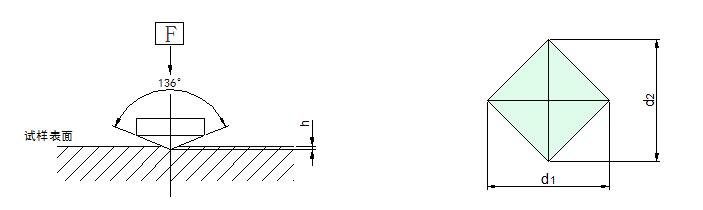

图1.1维氏试验原理

维氏硬度计算公式: 公式( 1-1)

式中：

HV—维氏硬度

F --N

d--压痕两条对角线(d1,d2)长度的平均值，mm

HV压痕深度h和对角线d的关系: h=d/7 公式 (1-2)

注意当试验力为kgf时：(公式1-3)

【技术参数】

型号	401MVA-P
试验力gf	10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
最小测量单位	0.25μm
测量范围	0-3000HV
测量精度	适合或高于GB/T4340.2 （见附表一）
总放大倍数	100^X（观察,）400^X（测量）
加荷方式	自动（加荷、保荷、卸荷）
数据输出	LCD显示读出
保荷时间	5-60秒可调
仪器尺寸（长×宽×高）	405×290×480mm
仪器重量	约35Kg
试件最大高度	90mm
压头中心到内壁距离	120mm
转换标尺	HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
电源	AC220V±5%，50~60Hz
执行标准	GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151检定规程
X-Y试台	尺寸:100×100 mm 最大移动: 25×25mm 最小位移数：0.01mm
选配件	CCD摄像测量系统、努氏压头、细丝夹持台

附表一

硬度符号	最大误差表示为标准块规定硬度值的百分比
	硬度，HV
	50	100	150	200	250	300	350	400	450	500	600	700	800
HV0.01
HV0.025	8	10
HV0.05	6	8	9	10
HV0.1	5	6	7	8	8	9	10	10	11
HV0.2		4		6		8		9		10	11	11	12
HV0.3		4		5		6		7		8	9	10	10
HV0.5		3		5		5		6		6	7	7	8
HV1		3		4		4		4		5	5	5	6
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值。 2.对于中间值，其最大允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准。
表中内容摘于GB/T4340.2。

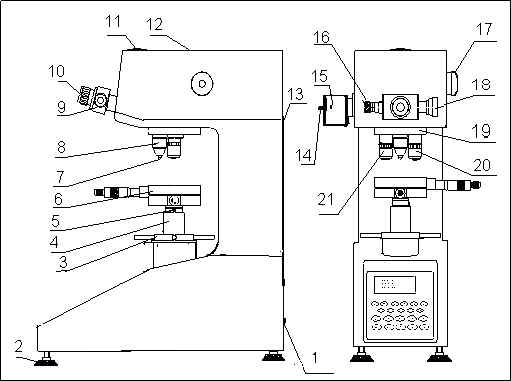

【硬度计主机外形】

硬度计主机外形

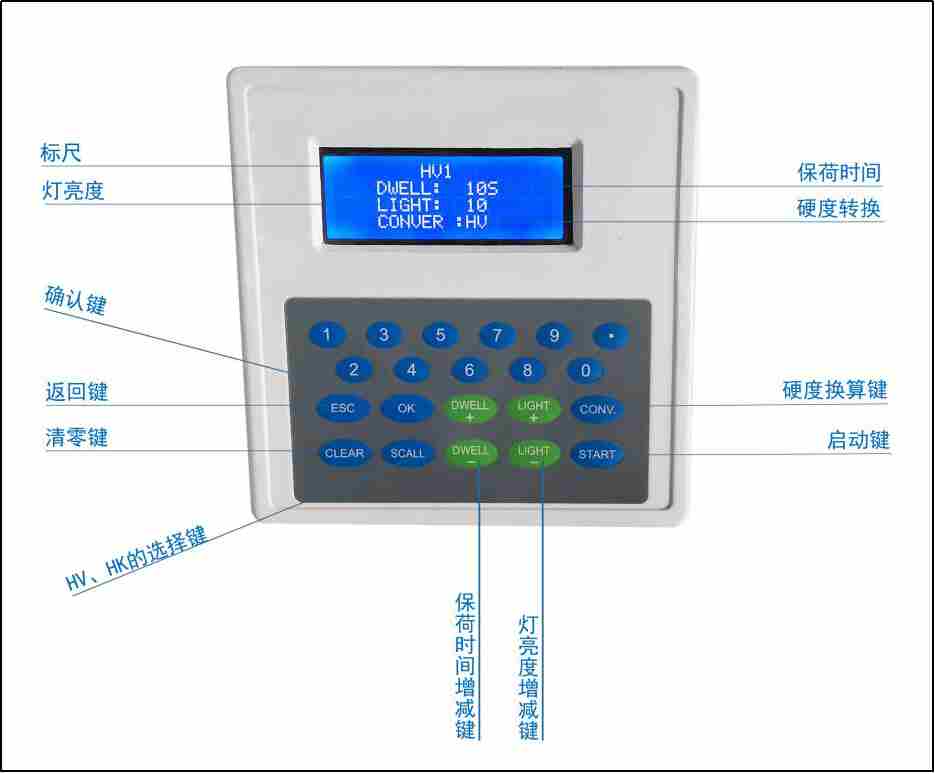

面板功能介绍

操作面板

【硬度计符合标准】

GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验第1部分：试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验第2部分：硬度计的检验

ISO 6507-2:2018《金属材料维氏硬度试验第2部分：硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程

【标准配置】
