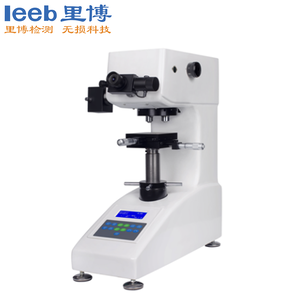

手盘数显显微硬度计 401MVAS-P
采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学测量系统和光学双通道结构；光源亮度可以20级调节，硬度换算功能，对角线长度D1和D2值编码器输入，减少人为读数误差，测量结果可打印机输出，定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
详细介绍
【产品概述】
采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学测量系统和光学双通道结构；光源亮度可以20级调节，硬度换算功能，对角线长度D1和D2值编码器输入，减少人为读数误差，测量结果可打印机输出，定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
【主要功能】
● 采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；
● 操作简便；
● 高清光学测量系统和光学双通道结构，光源亮度可以20级调节；
● 硬度换算功能；
● 角线长度D1和D2值编码器输入，减少人为读数误差；
● 测量结果可打印机输出；
● 定位准确。
【应用范围】
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。
【维氏试验原理】
维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。

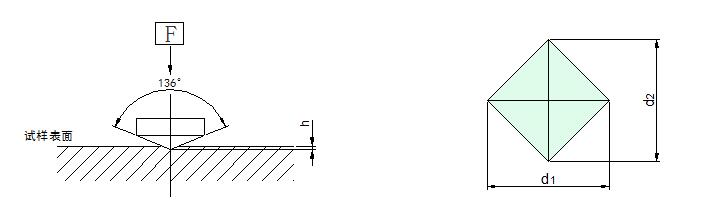

图1.1维氏试验原理
维氏硬度计算公式:
公式( 1-1)
式中：
HV—维氏硬度
F --N
d--压痕两条对角线(d1,d2)长度的平均值，mm
HV压痕深度h和对角线d的关系: h=d/7 公式 (1-2)
注意当试验力为kgf时：
(公式1-3)
【技术参数】
|
型号 |
401MVAS-P |
|
试验力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
最小测量单位 |
0.03125μm |
|
测量范围 |
0-3000HV |
|
测量精度 |
适合或高于GB/T4340.2 （见附表一） |
|
总放大倍数 |
100X（观察,）400X（测量） |
|
加荷方式 |
自动（加荷、保荷、卸荷） |
|
数据输出 |
LCD显示读出 |
|
保荷时间 |
5-60秒可调 |
|
仪器尺寸（长×宽×高） |
405×290×480mm |
|
仪器重量 |
约35Kg |
|
试件最大高度 |
90mm |
|
压头中心到内壁距离 |
120mm |
|
转换标尺 |
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151检定规程 |
|
X-Y试台 |
尺寸:100×100 mm 最大移动: 25×25mm 最小位移数：0.01mm |
|
选配件 |
CCD摄像测量系统、努氏压头、细丝夹持台 |
附表一
硬度
符号
最大误差
表示为标准块规定硬度值的百分比
硬度，HV
50
100
150
200
250
300
350
400
450
500
600
700
800
HV0.01
HV0.025
8
10
HV0.05
6
8
9
10
HV0.1
5
6
7
8
8
9
10
10
11
HV0.2
4
6
8
9
10
11
11
12
HV0.3
4
5
6
7
8
9
10
10
HV0.5
3
5
5
6
6
7
7
8
HV1
3
4
4
4
5
5
5
6
注：
1.当压痕对角线小于0.020mm时，表中不给出误差值。
2.对于中间值，其最大允许误差可由内插法求得。
3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准。
表中内容摘于GB/T4340.2。
【硬度计主机外形】

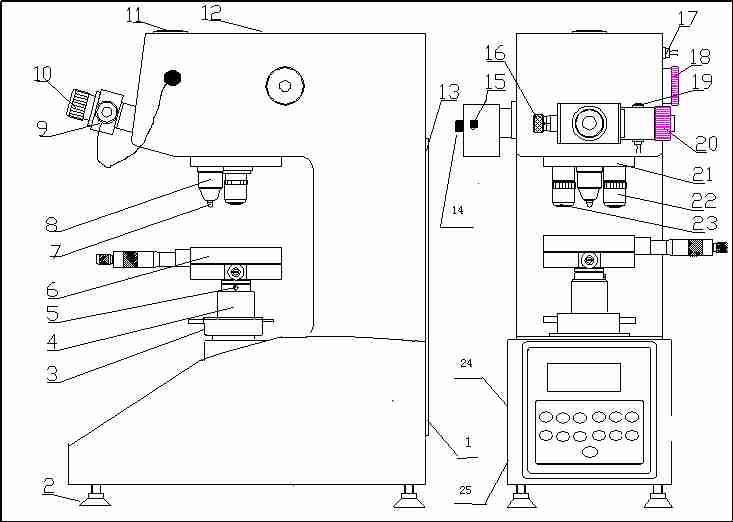

硬度计主机外形
|
1.电源插头 |
2.水平螺钉 |
3.升降旋轮 |
4.升降螺杆 |
5.螺钉 |
|
6.十字试台 |
7.压头 |
8.保护套 |
9.测微目镜 |
10.眼罩 |
|
11.摄影板 |
12.上盖 |
13.后盖板 |
14.灯源上下调节螺母 |
15.灯源前后调节螺钉 |
|
16.左鼓轮 |
17. 圆插座 |
18. 变换手轮 |
19. 测量按钮 |
20. 右鼓轮 |
|
21转塔 |
22.40X物镜 |
22.10X物镜 |
24打印机 |
25 RS232 |
面板功能介绍

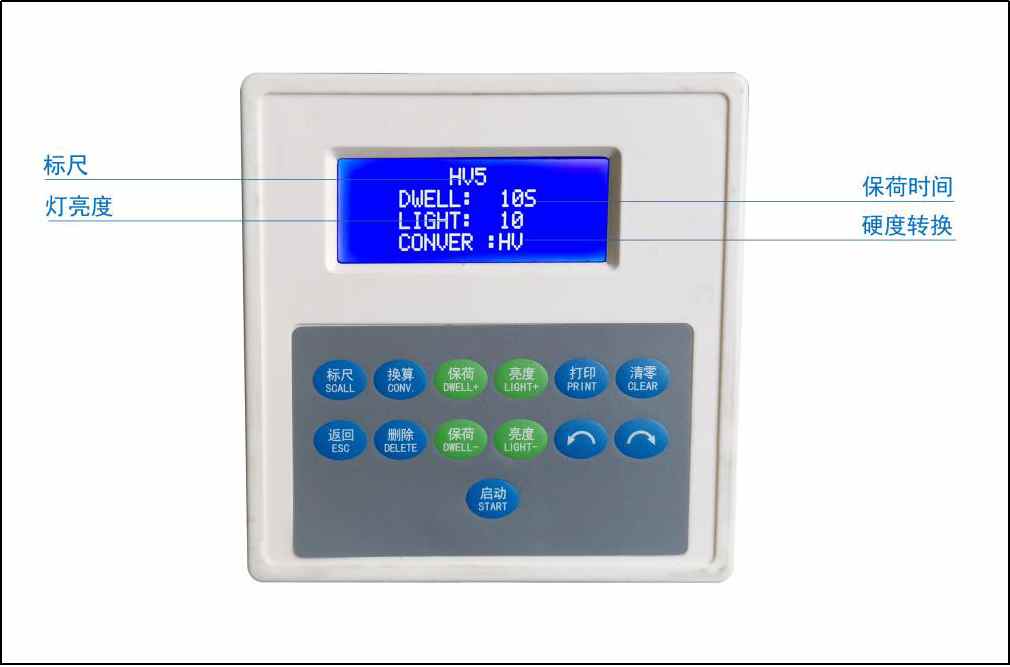

标尺机型操作面板
打印机
硬度计机身上配有一台热敏打印机。

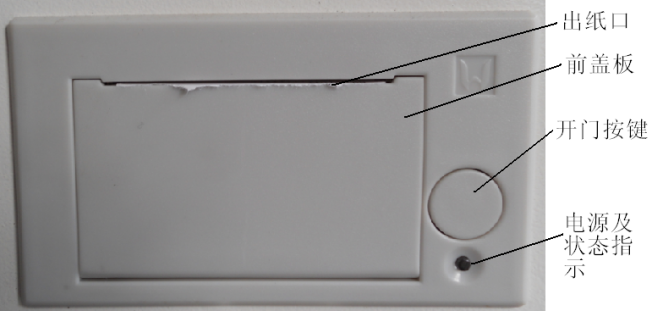

打印机外形结构
当硬度计的电源打开时，电源指示灯将被点亮；缺纸指示灯点闪烁时，打印纸已用完，请予更换。
更换打印纸：
打印纸规格热敏纸卷，纸宽 57.5±0.5 mm
内装纸卷，外径小于 φ35 mm，
纸厚 0.065 mm，纸质 53-64 g/m2
【硬度计符合标准】
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验
ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准
ASTM E384-17 材料的努氏和维氏硬度标准试验方法
JJG151 - 金属维氏硬度计检定规程
【标准配置】
|
名称 |
数量 |
名称 |
数量 |
|
仪器主机 |
1台 |
物镜40x、10x， |
各1只 |
|
维氏压头 |
1只 |
砝码 |
6只 |
|
十字工作台 |
1个 |
砝码杆 |
1个 |
|
薄片夹持台 |
1个 |
外接电源线 |
1根 |
|
平口夹持台 |
1个 |
10x数字式测微目镜 |
1只 |
|
水平仪 |
1个 |
显微维氏硬度块（HV1、HV0.2） |
各一块 |
