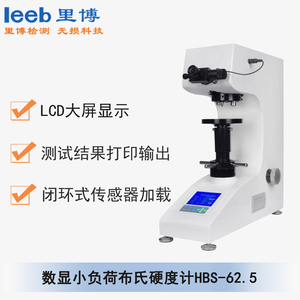

数显小负荷布氏硬度计 HBS-62.5
数显小负荷布氏硬度计HBS-62.5采用一体化铸铝机身,不变形、不位移,性能稳定,测量精度高,重复性好。实验结果可通过打印输出。采用砝码加载结构、自动补偿试验力。带硬度值转换功能,硬度上下公差判断。光源亮度使观察更清晰容易。5.1吋大屏LCD显示,菜单式结构,操作简便。压头和物镜手动切换,压痕直径长度D1和D2值编码器输入,减少人为读数误差。
详细介绍
【产品概述】
一体化铸铝机身,不变形、不位移,性能稳定,测量精度高,重复性好。实验结果可通过打印输出。采用砝码加载结构、自动补偿试验力。带硬度值转换功能,硬度上下公差判断。光源亮度使观察更清晰容易。5.1吋大屏LCD显示,菜单式结构,操作简便。压头和物镜手动切换,压痕直径长度D1和D2值编码器输入,减少人为读数误差。
【功能介绍】
● 5.1吋大屏LCD显示,菜单式结构,各项操作过程和试验结果的数据均可在LCD大屏幕显示;
● 试验过程自动化,操作简便;
● 带硬度值转换功能,硬度上下公差判断;
● 采用闭环式传感器加载、电子控制系统加载,自动补偿实验力;
● 高清光学系统和光电传感系统,观察更清晰容易;
● 压痕直径长度D1和D2值编码器输入,减少人为读数误差;
● 试验结果的数据可通过打印机输出;
【应用范围】
主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定,此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。适用于工厂、车间、试验室、大专院校和科研机构。
【技术参数】
型号 |
HBS-62.5 |
布氏标尺 |
钢球为1mm HBW1/1, HBW1/5 ,HBW1/10, HBW1/30 |
钢球为2.5mm HBW2.5/15.625, HBW2.5/62.5 |
|
钢球为5mm HBW5/62.5 本机有此标尺但一般不用 |
|
转换标尺 |
HRC、HV、HK、HBW、HRA、HRD、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、 HRB、HRF |
试验力 |
1kgf(9.8N)、5kgf(49.0N)、10kgf(98.0N)、15.625kgf(153.2N)、30kgf(294.2N)、62.5kgf(612.9N) |
测微目镜最小分度值 |
0. 25μm和0.125μm |
总放大倍数 |
观察或测量50X 测量100X (特殊物镜请另行定制) |
硬度测试范围 |
(8-650)HBW |
数据输出 |
内置打印机 |
转换标尺 |
洛氏、表面洛氏、布氏 |
加荷控制 |
自动(加荷、保荷、卸荷) |
外形尺寸(mm) |
550×250×780mm |
主机重量 |
约45kg |
试件最大高度 |
165mm |
内壁到压头中心 |
130mm |
电源 |
AC220V±5%,50~60Hz |
执行标准 |
精度符合GB231.2,、ISO6506-2及ASTM E10 |
选配件 |
XY工作台、CCD测量系统 |

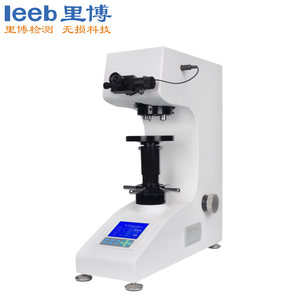

【硬度计主机外形】
硬度计主机外形
1.调节螺钉 |
2.旋轮 |
3.螺杆 |
4.试台 |
5.压头 |
6.目镜 |
7.眼罩 |
8.上盖 |
9.摄像盖板 |
10.后盖板 |
11.手轮 |
12.电源开关 |
13.10х物镜 |
|
15.左鼓轮 |
16.圆插座 |
17.测量按钮 |
18.右鼓轮 |
19.转塔 |
20.5х物镜 |

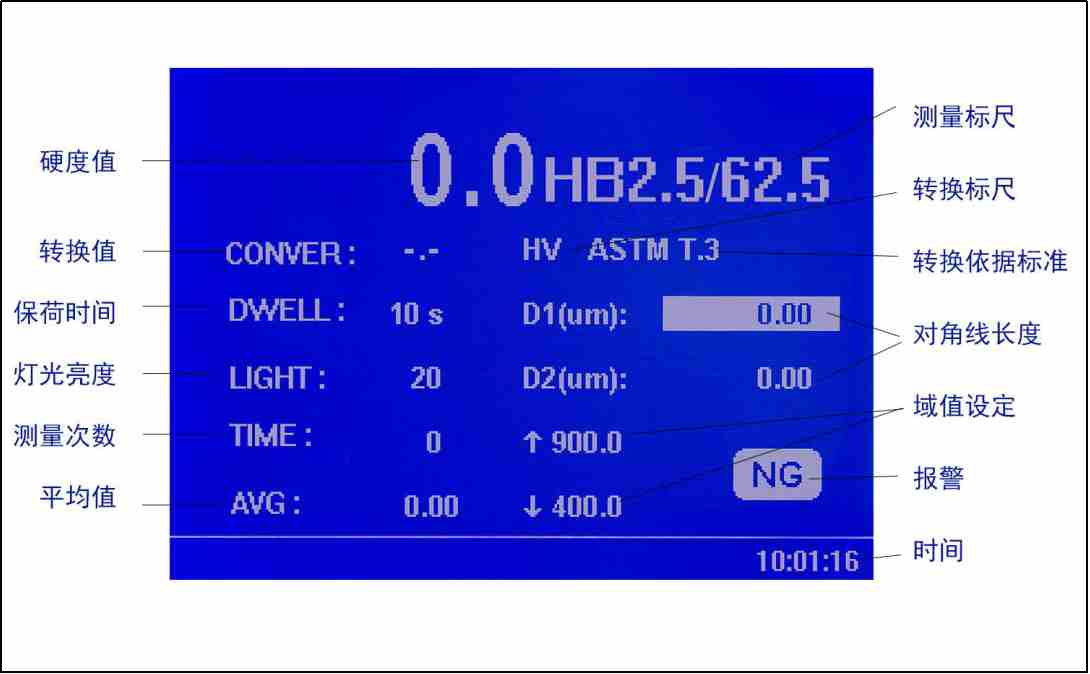

面板功能介绍
操作面板
【硬度计符合标准】
GBT 231.1-2018 金属材料 布氏硬度试验 第1部分:试验方法
GB/T 231.2-2012 金属材料 布氏硬度试验 第2部分:硬度计的检验与校准
JJG150 金属布氏硬度计检定规程
【标准配置】
名称 |
数量 |
名称 |
数量 |
主机 |
1台 |
物镜5x、10x |
各1只 |
φ2.5mm球压头 |
1只 |
φ5mm球压头 |
1只 |
φ1mm球压头 |
1只 |
砝码 |
5只 |
数字式测微目镜10x |
1只 |
|
|
约200HBW2.5/62.5标准布氏硬度块 |
1块 |
约100HBW1/30 标准布氏硬度块 |
1块 |
中平面试台 |
1只 |
电源线 |
1根 |
大平面试台 |
1只 |
V型试台 |
1只 |
标准布氏硬度块 |
3块 |
产品合格证书 |
1份 |
产品使用说明书 |
1本 |
|
|
