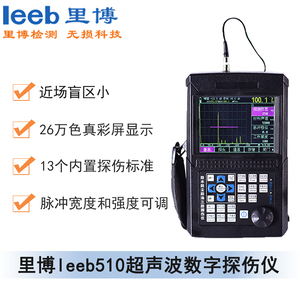

里博leeb510数字式超声波探伤仪
leeb510数字超声波探伤仪能够便捷地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断。
该产品应用于电力、石化、锅炉压力容器、钢结构、铁路交通、汽车、机械等领域。它是检测行业的常用仪器。
详细介绍
产品概述：
LEEB510数字超声波探伤仪能够便捷的进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，应用于电力、石化、锅炉压力容器、钢结构、铁路交通、汽车、机械等领域。它是检测行业的仪器。
主要功能：
● 精度高，定量、定位，适合较近和较远距离探伤的要求；
● 近场盲区小，适合小管径、薄壁管探伤的要求；
● 自动校准：一键式自动校准，操作便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
● 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
● 自由切换三种标尺（深度d、水平p、距离s）；
● 自动增益、回波包络、峰值记忆功能增加了探伤效率；
● φ值计算：直探头锻件探伤，找准缺陷高波自动换算孔径ф值,大平底自动计算；
● 15个探伤通道（可扩展），可自由输入并存储多个行业的探伤标准，现场探伤无需携带试块；
● 可自由存储、回放50幅A扫波形及数据；
● DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
● 13个内置探伤标准可调出；
● 可以自由输入多个行业标准；
● 发射脉冲宽度和强度可调；
● IP65标准，坚固，防水防尘，抗干扰能力；
● 26万色真彩屏显示，亮度可调，适合强光、弱光的工作环境；
● 锂电池供电，可连续工作8小时。
● 实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
● 掉电保护，存储数据不丢失；
● 探伤参数可自动测试或预置；
● 数字抑制，不影响增益和线性；
● 增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。
重要辅助功能：
● 角度和K值两种输入方式
● 回波次数分析
● 电源状态指示
● 闸门声光报警
● DAC声光报警
● 屏幕的冻结和解冻
● 时钟显示
技术参数
|
名称 |
技术数据 |
|
扫描范围（mm） |
扫描范围（mm）：0～6000 档级：2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000。 调节步距：0.1mm（2.5 mm～99.9mm），1mm（100mm～6000mm） |
|
脉冲移位（ms） |
脉冲移位（ms）：-20～+3400 档级：-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400。 调节步距：0.1（-20ms～999.9ms），1（1000ms～3400ms） |
|
探头零点（ms） |
探头零点：0.0～99.99 调节步距：0.01 |
|
材料声速（m/s） |
材料声速：1000～15000 7个固定声速：2260,2730,3080,3230,4700,5900,6300 调节步距：1 |
|
工作方式 |
单探头（收、发），双探头（一收一发），透射（透射探头） |
|
频率范围（MHz） |
宽带 0.5–15 |
|
增益调节（dB） |
0～110 调节步距：0.0，0.1，0.5，1，2，6，12 |
|
线性抑制 |
屏高的0%～80%，步距： 1% |
|
垂直线性误差 |
垂直线性误差不大于4% |
|
水平线性误差 |
在扫描范围内，不大于0.2% |
|
探伤灵敏度余量 |
³60dB |
|
动态范围 |
³32dB |
|
报警 |
进波报警、失波报警 |
|
显示屏 |
显示屏： 高亮度彩色平板显示器 |
|
A-Scan显示区域 |
全屏或局部 A-Scan显示冻结和解冻 A-Scan填充 |
|
探伤通道 |
100个 |
|
数据存储 |
500幅 A-Scan图形
|
|
与PC机通讯接口标准 |
USB |
|
测量单位 |
Mm/inch |
|
电源适配器 |
输入100V～240V/50Hz～60Hz 输出9V/1.5A |
|
电池 |
锂（Li）电池4×3.6V 4800mAh |
|
工作温度(℃) |
-10～50 |
|
工作湿度(RH) |
20%～90% |
|
接口类型 |
BNC |
|
外型尺寸(mm) |
260×140×50 |
|
重量（kg） |
1.0 |
|
选配 |
探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆 |
（标准块不是标配，属于选配，根据行业来选配）
标准配置
|
主机 |
1台 |
|
直探头 |
1个 |
|
斜探头 |
1个 |
|
电源适配器 |
1个 |
|
探头连接线 |
1个 |
|
使用说明书 |
1本 |
|
产品包装箱 |
1个 |
|
合格证、装箱卡、保修卡 |
1套 |
