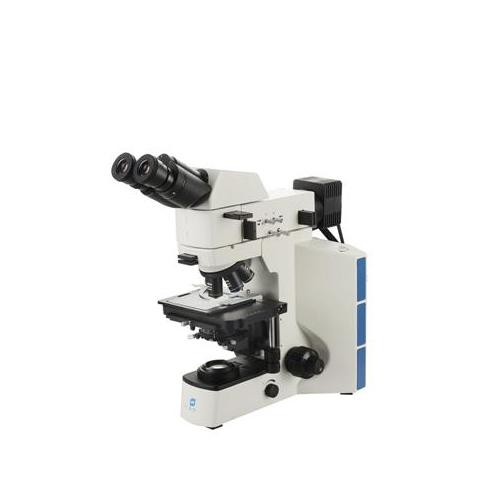

M-40MRT透反射正置金相显微镜
M-40MRT以成像性能、舒适的操作体验,为客户提供高性价比的金相分析及工业检测解决方案。
新改良的LMPlan系列长工作距金相物镜,色差校正水平,同时调整膜系设计,进一步图像分辨率与色彩还原性。
采用新生儿睡床舒适角度(30°)的观察筒,能够缓解用户在长时间工作状态下的紧张与疲劳,良好观察状态。
观察筒上的刻度,方便用户自行调节适合瞳距范围。
落射照明器采用LED柯拉照明系统,带视场光阑、孔径光阑和斜照明装置;预设起偏镜、检偏镜与滤色片插槽。
详细介绍
【产品概述】
M-40MRT以成像性能、舒适的操作体验,为客户提供高性价比的金相分析及工业检测解决方案。
新改良的LMPlan系列长工作距金相物镜,提升色差校正水平,同时调整膜系设计,进一步提升图像分辨率与色彩还原性。
采用新生儿睡床舒适角度(30°)的观察筒,能够缓解用户在长时间工作状态下的紧张与疲劳,保持良好观察状态。
观察筒上的刻度,方便用户自行调节适合瞳距范围。
落射照明器采用LED柯拉照明系统,带视场光阑、孔径光阑和斜照明装置;预设起偏镜、检偏镜与滤色片插槽。
单颗5W LED 暖白光照明(3000-3300K),与同类LED照明相比,有效程度降低观察者的视觉疲劳。
视场光阑与孔径光阑拉杆装置,中心可调, 能灵活调节照明范围的大小,有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察,您也可根据需求,选择不同颜色的滤色片获得观察效果。
透反射机架可放置样品高达28mm,反射机架通过旋转右图相同位置螺钉,可将载物台下降50mm,从而使样品高度可达78mm。
M4直柄内六角扳手随机存放,利用了机身的可用空间,触手可及的工具使您的操作更加便捷。
随机限位装置,可防止样品与物镜碰触,减少损伤。
采用优良的聚光系统,数值孔径更大,亮度更高,大幅增加透射光通过率。
可提供明场、斜照明、简易偏光等多种观察功能,明场图像高亮度、高分辨率、正色还原;斜照明能凸显直观立体浮雕效果。
【技术参数】
部件型号 |
规格描述 |
数量 |
PL10X22 |
高眼点大视野平场目镜 |
2只 |
CX40MTH30R |
远铰链三通观察筒,30°倾斜,360°旋转;瞳距调节范围:54mm~75mm;视度调节±5°;两档分光比R:T=100:0或50:50 |
1套 |
OLIP5NC |
远长工作距平场消色差金相物镜5XLMPL5X/0.15 WD10.8mm |
1只 |
OLIP10NC |
远长工作距平场消色差金相物镜10XLMPL10X/0.3 WD10mm |
1只 |
OLIP20NC |
远长工作距平场消色差金相物镜20XLMPL20X/0.45 WD4mm |
1只 |
OLIP50NC |
远长工作距平场半复消金相物镜50XLMPLFL50X/0.55 WD7.8mm |
1只 |
OLIP100NC |
远长工作距平场半复消金相物镜100XLMPLFL100X/0.80 WD2.1mm(可另配) 不带 |
|
BS-NPI5 |
内定位5孔转换器 |
1只 |
CX40MRTF |
透反两用机架,低手位粗微同轴调焦机构。粗调行程28mm,带平台位置上下调节机构。样品高度30mm,微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240VAC 50/60Hz宽电压系统,上下光源可控。 |
1套 |
MX4RL |
反(落)射照明器,柯拉照明系统,带视场光阑与孔径光阑,中心可调。带斜照明装置。 |
1套 |
MX4RLED |
100-240V宽电压,单颗大功率5W LED,暖色 |
1只 |
CX40MRTL |
单颗大功率5W LED灯室(透射用) |
1只 |
XYMSGM |
双层机械移动平台,低手位X、Y方向同轴调节;平台面积175mm×145mm,移动范围:76mm×42mm |
1套 |
XYM-MSPG |
透反射玻璃载物台板 |
1套 |
RX50MCD0.9 |
摇出式消色差聚光镜(N.A 0.9) |
1只 |
MXPS |
φ30起偏镜插板(反射用) |
1只 |
MXPWSR |
360度旋转式检偏镜插板 |
1只 |
XYCTV0.5 |
1/2CTV(0.5X),C接口,可调焦 |
1只 |
倍率 50X、100X、200X、500X 可调(标准配置10X目镜) |
||
光源 反射照明系统(5W LED灯),亮度可调 |
【选配件】
1、目镜和物镜:多种放大倍率;
2、金相图像分析测量软件(Image-3000);
3、金相自动评级软件(MIAS3000);
4、电脑及打印机;
