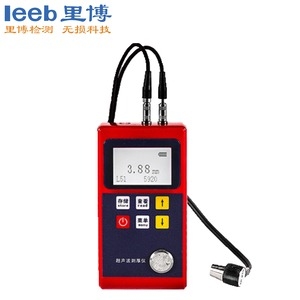

超声波测厚仪leeb322
采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的多种材料厚度的测量。
此仪器可对多种板材和多种加工零件做测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
可应用于石油、化工、冶金、造船、等领域。
详细介绍
基本原理：
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过测量超声波在材料中传播的时间来确定被测材料的厚度。
功能特点：
● 针对复合、未知材料已知厚度，反测准确声速；
● 设置上下限公差，超过自动报警；
● 状态提示功能。
● 具有仪器校准功能；
● 声速可调 ；
● 可存储2000个数据；
● 具有耦合状态提示功能；
● 有高亮度LED背光显示，方便在光线昏暗环境中使用；
● 有剩余电量指示功能，可实现显示电池剩余电量；
● 具有自动休眠、自动关机等节电功能；
● 小巧、便携、稳定性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
● 公制与英制可选择。
技术参数：
|
项目名称 |
Leeb322 |
|
示值误差 |
±（1%H+0.1）mm H为被测物体实际厚度 |
|
测量范围 |
0.75~350mm（钢，由探头决定，标配探头范围1~250mm） |
|
显示分辨率 |
0.01mm |
|
声速范围 |
1000~9999m/s |
|
存储 |
2000组 |
|
使用环境 |
-10~60℃（非高温探头） -10~300℃（高温探头） |
|
PC通讯 |
无 |
|
电源 |
AAA型碱性电池2节 |
|
工作时间 |
100小时 |
|
壳体材料 |
塑料外壳 |
|
外形尺寸 |
129*68*25 mm |
|
重量 |
230g |
|
标准配置 |
主机、L51探头、碱性电池2节、耦合剂 |
|
可选配件 |
各类探头、耦合剂 |
探头参数：
|
名称 |
型号 |
频率(MHz) |
探头直径 |
测量范围 |
最小管径 |
特性描述 |
|
标准探头 |
L51 |
5 |
10mm |
1.0mm～250.0mm(钢) |
Φ20mm×3.0mm |
常温使用(<60℃) |
|
KK探头 |
kk |
5 |
10mm |
1.0mm～350.0mm(钢) |
Φ20mm×3.0mm |
常温使用(<60℃) |
|
微径探头 |
L77 |
7 |
6mm |
0.7mm～50.0mm(钢) |
Φ15mm×2.0mm |
用于薄壁及小弧面量, 常温使用(<60℃) |
|
粗晶探头 |
LZ2 |
2 |
22mm |
2.5mm～350mm(钢) |
20 |
用于铸铁等粗晶材质测量,常温使用(<60℃) |
|
高温探头 |
LG5 |
5 |
14mm |
2.0～100mm(钢) |
30 |
用于温度小于300℃的材料的测量 |
多种材料声速表
|
材料 |
声速（m/s） |
|
铝 |
6340--6400 |
|
钢 |
5920 |
|
不锈钢 |
5740 |
|
黄铜 |
4399 |
|
铜 |
4720 |
|
铁 |
5930 |
|
铸铁 |
4400--5820 |
|
铅 |
2400 |
|
尼龙 |
2680 |
|
银 |
3607 |
|
金 |
3251 |
|
锌 |
4170 |
|
钛 |
5990 |
|
锡 |
2960 |
|
丙烯酸（类）树脂 |
2760 |
|
环氧树脂 |
2540 |
|
冰 |
3988 |
|
镍 |
5639 |
|
树脂玻璃 |
2692 |
|
聚苯乙烯 |
2337 |
|
陶瓷 |
5842 |
|
聚氯乙烯 |
2388 |
|
石英 |
5639 |
|
硫化橡胶 |
2311 |
|
聚四氟乙烯 |
1422 |
|
水 |
1473 |
